 modifications des carters en carters transparents

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: modifications des carters en carters transparents   Ven 26 Avr 2013 - 18:44

Bonjour, je suis en train de fabriquer des carters transparents pour mon maxou; mais je sèche un peu sur la modification du carter d'alternateur. Est ce que quelqu'un aurait des photos de carters d'origine modifiés ?

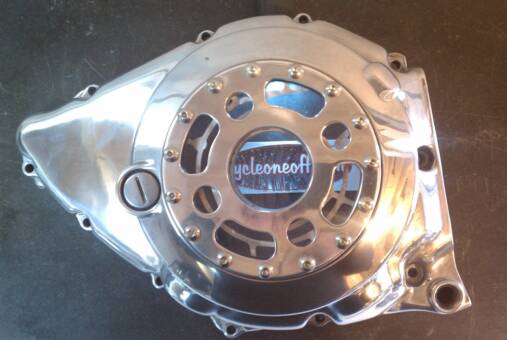

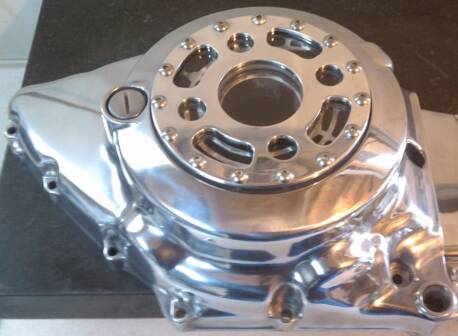

En attendant quelques photos du carter d'embrayage en cours de modif.
Les vis sont provisoires et il reste encore la peinture noire à faire (polyuréthane bi composant) ainsi que la pose du polycarbonate que j'attends.
En, vous remerciant.











________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
Régis
Webmaster site du Club
Webmaster site du Club
avatar

Age : 58
Localisation : Marne-REIMS
Style moto : Vmax 1700- Vmax 1200(vendu) - bobber VN 800

MessageSujet: Re: modifications des carters en carters transparents   Ven 26 Avr 2013 - 19:42

super !

je crois que chez OTEC ils ont eu des problèmes de polycarbonate qui s'opacifiait avec les adjuvants d'huile, ils sont passés au verre ou à une autre matière je crois..

mais peut-être que ça concernait surtout les chapeaux-cornets de carbus en contact avec l'essence.



________________________________
 www.optimalcarbone.com ........Le site web qui habille votre Vmax !

INFINIE SANTÉ : votre forme et votre santé par le bio.


Revenir en haut Aller en bas
http://www.optimalcarbone.com
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Ven 26 Avr 2013 - 19:45

Merci, pour le polycarbonate, "normalement" il est censé résister aux huiles, mais bon, c'est pas forcément garanti 100% à cause des additifs.
Pour le verre dans mon cas ce ne sera pas possible, car les vis de fixations devraient le traverser, je pense pas que cela soit réalisable (12 vis de Ø 5), dans le doute j'ai mis un échantillon de polycarbonate à macérer dans de l'huile moteur, je verrais bien.
Étonnamment les hublots de contrôle sont en polycarbonate et à par la saleté ,ils restent pas mal transparents (niveau d'huile par exemple, mais aussi tous les niveaux présent sur mes machines outils)

________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
Dom
EXPERT 1200
EXPERT 1200
avatar

Age : 47
Localisation : Maisons Alfort
Style moto : Empêcheur de burner en rond

MessageSujet: Re: modifications des carters en carters transparents   Ven 26 Avr 2013 - 22:57

Va sur le site Exactrep, ils vendent les carters d'origine modifiés...
Revenir en haut Aller en bas
http://thoreyerdhal.dyndns.org
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Sam 27 Avr 2013 - 7:57

Je te remercie beaucoup c'est exactement ce que je cherchais.

________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
Vmax on off
EXPERT 1700
EXPERT 1700
avatar

Age : 48
Localisation : CANET EN ROUSSILLON
Style moto : Vmax 1700

MessageSujet: Re: modifications des carters en carters transparents   Sam 27 Avr 2013 - 8:15

Je l’avais fait aussi sur mon ancien 1500, la difficulté étant côté alternateur de fixer et de centrer correctement ce dernier...

________________________________
Support pour
]
Je fais chauffer la gomme, sinon je roulerais en custom!
Revenir en haut Aller en bas
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Sam 27 Avr 2013 - 8:22

Vmax on off a écrit:
Je l’avais fait aussi sur mon ancien 1500, la difficulté étant côté alternateur de fixer et de centrer correctement ce dernier...

Je ne vais pas toucher à la fixation d'origine, juste faire quelques allègement autour pour qu'on le voit un peu mieux, comme celui-là, à la fraiseuse numérique cela devrait pas trop poser de pb


________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
Vmax on off
EXPERT 1700
EXPERT 1700
avatar

Age : 48
Localisation : CANET EN ROUSSILLON
Style moto : Vmax 1700

MessageSujet: Re: modifications des carters en carters transparents   Sam 27 Avr 2013 - 9:03

OK

________________________________
Support pour
]
Je fais chauffer la gomme, sinon je roulerais en custom!
Revenir en haut Aller en bas
jacquespierre74
Burn out
Burn out
avatar

Age : 58
Localisation : Haute-Savoie
Style moto : Roadster

MessageSujet: Re: modifications des carters en carters transparents   Sam 27 Avr 2013 - 12:03

J'aime le travail bien fait.
C'est le cas, alors bravo chris74.
Revenir en haut Aller en bas
Dom
EXPERT 1200
EXPERT 1200
avatar

Age : 47
Localisation : Maisons Alfort
Style moto : Empêcheur de burner en rond

MessageSujet: Re: modifications des carters en carters transparents   Lun 29 Avr 2013 - 9:33

Revenir en haut Aller en bas
http://thoreyerdhal.dyndns.org
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Lun 29 Avr 2013 - 21:51

Une petite photo du carter de sortie de boite, me suis bien fais chier dessus, mais c'est (presque) terminé.




________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
olivier.momo
Air Surf
Air Surf
avatar

Age : 47
Localisation : Houilles (78)
Style moto : 1200 Vmax 2003 Carbone + 1700 Vmax + Bobber

MessageSujet: Re: modifications des carters en carters transparents   Mar 30 Avr 2013 - 7:54


________________________________
Vmax Now,Work Later ! Vmax Addict !
Revenir en haut Aller en bas
slud
Wheeling
Wheeling
avatar

Age : 31
Localisation : nancy 54 et taverny 95
Style moto : V Max 1200

MessageSujet: Re: modifications des carters en carters transparents   Mar 30 Avr 2013 - 8:52

beau boulot
Revenir en haut Aller en bas
airmax
Donateur
Donateur
avatar

Age : 57
Localisation : oise
Style moto : vmax1200 depuis 26ans et 1700 2009

MessageSujet: Re: modifications des carters en carters transparents   Mar 30 Avr 2013 - 22:38

chapeau!

________________________________
"ça passait,c'était beau..." beurk
Revenir en haut Aller en bas
ninouyaya
Donateur
Donateur
avatar

Age : 47
Localisation : pornichet
Style moto : vmax 88 et 1200 sportster 91

MessageSujet: Re: modifications des carters en carters transparents   Sam 4 Mai 2013 - 9:20

Très sympa bravo

________________________________
A vaincre sans péril ,on triomphe sans gloire !
Revenir en haut Aller en bas
Régis
Webmaster site du Club
Webmaster site du Club
avatar

Age : 58
Localisation : Marne-REIMS
Style moto : Vmax 1700- Vmax 1200(vendu) - bobber VN 800

MessageSujet: Re: modifications des carters en carters transparents   Sam 4 Mai 2013 - 9:31

Super boulot !

________________________________
 www.optimalcarbone.com ........Le site web qui habille votre Vmax !

INFINIE SANTÉ : votre forme et votre santé par le bio.


Revenir en haut Aller en bas
http://www.optimalcarbone.com
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Sam 4 Mai 2013 - 20:16

le carter de pompe à eau




________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Mer 8 Mai 2013 - 21:14

J'ai terminé quelques carters, 2 d'embrayages, 1 de pompe à eau et 1 de sortie de boite. Ils ont été peints à la peinture époxy bi composant pour plus de solidité et une meilleure tenue dans le temps. J'attends encore le carter d'alternateur (oublie d'expédition de la part du vendeur pro).
Les photos des éléments terminés :







Maintenant que j'ai maitrisé la fabrication ,je vais pouvoir procéder aux démontages des miens et à leur modification. Je vais tenter de ne pas les abimer lors des usinages de façon à ne pas les repeindre.

________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
ninouyaya
Donateur
Donateur
avatar

Age : 47
Localisation : pornichet
Style moto : vmax 88 et 1200 sportster 91

MessageSujet: Re: modifications des carters en carters transparents   Mer 8 Mai 2013 - 22:04

encore une fois bravo !!! ouais ouais
si tu veux encore t'entrainer, je te confie les miens . wink2

________________________________
A vaincre sans péril ,on triomphe sans gloire !
Revenir en haut Aller en bas
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Ven 31 Mai 2013 - 19:15

Après montage des carters sur ma moto ,j'ai un pb de condensation sur le makrolon, je fais que de tous petits trajets, est ce que vous avez ce genre de pb avec les vôtre et existe t-il un additif à mettre dans l'huile pour atténuer le phénomène ?

________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
charlevmax
Burn out
Burn out
avatar

Age : 58
Localisation : marne 51
Style moto : vmax1200

MessageSujet: modification des carters   Ven 31 Mai 2013 - 21:21

salut a tous
super tes carters moi aussi je fais des pièces sur fraiseuse cn
et comme toi j ai des problèmes de condensation sur le hublot de carter d.huile
ça fait de la mayonnaise
as tu un stage 7 sur ta moto comme moi
donc j.ai rajouté un récupérateur d.huile entre le reniflard du stage7 et le carter d.huile de la moto
la condensation d.eau tombe au fond du bac et les vapeurs d.huile vers le carter.
il est caché a la place du bocal de frein arriere.je vais faire un croquis si ça intéresse
et depuis plus de problème
Revenir en haut Aller en bas
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Ven 31 Mai 2013 - 21:32

Salut, non, pas de stage 7, j'ai juste le vboost, sinon tout est d'origine.
Je vais tenter un nettoyeur avant vidange, puis démontage et nettoyage des carters , remplacement du filtre à huile et huile neuve. Je verrais si ça améliore mon pb.

________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
chris74
Wheeling
Wheeling
avatar

Age : 48
Localisation : annemasse
Style moto : vmax 1991

MessageSujet: Re: modifications des carters en carters transparents   Ven 31 Mai 2013 - 21:40

Je me demande si le pb ne viendrait pas tout simplement de la durite qui récupère les vapeurs d'huile de la boite à air, je vais commencer par la déconnecter.

________________________________
mes passions:le vmax , l'usinage et l'aéromodélisme:http://chris74.blog4ever.com/blog/index-336447.html
Revenir en haut Aller en bas
http://chris74.blog4ever.com/blog/index-336447.html
Dom
EXPERT 1200
EXPERT 1200
avatar

Age : 47
Localisation : Maisons Alfort
Style moto : Empêcheur de burner en rond

MessageSujet: Re: modifications des carters en carters transparents   Ven 31 Mai 2013 - 22:13

chris74 a écrit:
Après montage des carters sur ma moto ,j'ai un pb de condensation sur le makrolon, je fais que de tous petits trajets, est ce que vous avez ce genre de pb avec les vôtre et existe t-il un additif à mettre dans l'huile pour atténuer le phénomène ?



Oui ca le fait, il faut que l'huile soit assez chaude pour chasser la vapeur d'eau des carters..

Je penche la moto histoire que l'huile tiède dégouline sur la vitre et çà vire la condensation ou la mayo.
Revenir en haut Aller en bas
http://thoreyerdhal.dyndns.org
