 probleme electrique

Aller en bas
+9
Iceman 29
bibi037
vince377
ARY
Vmax nonoff
CneGroumF
Régis
seb
FAF 37
13 participants
Aller à la page : 1, 2  Suivant
AuteurMessage
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: probleme electrique   probleme electrique EmptyJeu 18 Aoû 2011 - 23:41

bonsoir tout le monde
Mon vmax ne veut pas démarrer.lorsque que j'appui sur start rien ne se passe a part les deux voyants qui s'allume.
J'ai testé le relais de démareur:ok
J'ai testé le bloc relais:ok
J'ai testé le pont de diodes:ok
Depuis que je l'ai ,elle a toujours démarrée sans débrayer,par contre depuis peu le voyant de point mort ne
fonctionne plus mais je roulai trés bien sans
Là je sèche,j'ai besoin d'aide
Au fait la batterie est Ok
Merci
Revenir en haut Aller en bas
seb
Coaster
Coaster
seb

Age : 46
Localisation : pays du champagne
Style moto : V4 et ... V4

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 0:18

contacteur de béquille ?

________________________________
[i]c'est parce que la vitesse de la lumière est plus rapide que celle du son, que certains paraissent brillants avant d'avoir l'air con...[/i]
Revenir en haut Aller en bas
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: re:probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 1:06

J'ai débranché le contacteur de béquille et j'ai shinté les fils mais ça n'a rien donné.
J'ai enlevé le scotch sur 30cm,aucune coupure tout est nichel
Revenir en haut Aller en bas
Régis
Coaster
Coaster
Régis

Age : 62
Localisation : Marne-REIMS
Style moto : Vmax 1700- Vmax 1200(vendu) - bobber VN 800

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 8:24

La roue libre de démarreur qui n'est pas revenue en place, peut-être ????
tapoter au maillet sur le démarreur ou sur la vis de la pointe du carter d'alternateur ???

________________________________
probleme electrique Optimalcarbone  www.optimalcarbone.com ........Le site web qui habille votre Vmax !
probleme electrique Infinie-sant_C3_A9_20logo
INFINIE SANTÉ : votre forme et votre santé par le bio.


Revenir en haut Aller en bas
http://www.optimalcarbone.com
CneGroumF
Coaster
Coaster
CneGroumF

Age : 43
Localisation : 93
Style moto : Vmax 1991

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 9:09

Le coupe-circuit ? Laughing
Plus sérieusement, les fils du coupe-circuit ? Le fusible principal ?

Le contacteur de béquille n'empêcherait pas le démarrage, sauf si la moto est en prise.

________________________________
probleme electrique Stop-faute
Revenir en haut Aller en bas
Invité
Invité
Anonymous


probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 19:06

démarreur collé
Revenir en haut Aller en bas
Vmax nonoff
EXPERT 1700
EXPERT 1700
Vmax nonoff

Age : 52
Localisation : CANET EN ROUSSILLON
Style moto : Vmax 1700

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 19:53

Il y a des chance que Gnegroumph ai raison, regarde aussi pourquoi tu n'a plus de point mort, car le boitier de sécurité de démarrage te bloque apparement...


________________________________
probleme electrique Voo210 Support pour
probleme electrique Sponso11
]
Je fais chauffer la gomme, sinon je roulerais en custom!
Revenir en haut Aller en bas
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: re:probleme électrique   probleme electrique EmptyVen 19 Aoû 2011 - 19:58

Aprés vous avoir lu,je me suis remis a chercher le problème de ma capricieuse.
Ce n'est pas le démareur,lorsque je shinte le relais il tourne et j'entend les compréssions.
J'ai vérifié les fusibles:entrée sortie-ok
Le coupe circuit avait un peu d'oxydation mais il fonctionne.
Par contre sur la RT,ils disent pour controler le relais de démareur de mettre le fil bleu-blanc a la masse et
pour moi rien ne se passe.Pas de démareur qui tourne,pas de claquement dans le relais.
Est-ce le relais qui est HS ou alors j'ai toujours un coupe circuit quelque part
Merci
Revenir en haut Aller en bas
Vmax nonoff
EXPERT 1700
EXPERT 1700
Vmax nonoff

Age : 52
Localisation : CANET EN ROUSSILLON
Style moto : Vmax 1700

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 20:01

Vmax on off a écrit:
Il y a des chance que Gnegroumph ai raison, regarde aussi pourquoi tu n'a plus de point mort, car le boitier de sécurité de démarrage te bloque apparement...


j'ai écris quoi en rouge...????

________________________________
probleme electrique Voo210 Support pour
probleme electrique Sponso11
]
Je fais chauffer la gomme, sinon je roulerais en custom!
Revenir en haut Aller en bas
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: re:problème électrique   probleme electrique EmptyVen 19 Aoû 2011 - 20:06

Pour le point mort,j'ai changé l'ampoule mais rien n'y fait.J'ai cherché le contacteur je le situe mais je ne sais pas
comment le démonter.J'ai nettoyer les fils du contacteur et j'ai remarqué. que j'avais du 12V dans les deux fils qui descendent.
Merci


Revenir en haut Aller en bas
Vmax nonoff
EXPERT 1700
EXPERT 1700
Vmax nonoff

Age : 52
Localisation : CANET EN ROUSSILLON
Style moto : Vmax 1700

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyVen 19 Aoû 2011 - 20:09

Tout est centralisé au boitier de sécurité dans l'écope gauche, il te faut pour trouver cette panne un multimètre, et le schéma...tu l'as dans la rmt simplifié!

________________________________
probleme electrique Voo210 Support pour
probleme electrique Sponso11
]
Je fais chauffer la gomme, sinon je roulerais en custom!
Revenir en haut Aller en bas
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: re/problème électrique    probleme electrique EmptyVen 19 Aoû 2011 - 20:14

TU parles bien du bloc relais.Si c'est lui que tu appelles boitier de sécurité je l'ai déja vérifier j'ai les bonnes mesures
Revenir en haut Aller en bas
ARY
Wheeling
Wheeling
ARY

Age : 58
Localisation : Alsace
Style moto : 92

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptySam 20 Aoû 2011 - 0:18

Salut,
Si ton boitier de sécurité (dont parle onoff) ne reçoit pas le signale de point mort, il empêche le démarrage.
Tu peux le forcer en débrayant, et c'est sans doute là que se situe le problème: les fils sont-ils bien connectés sur le contacteur, au niveau du levier d'embrayage?
Tu rebranches, tu débrayes, ça démarre... wink3
Revenir en haut Aller en bas
vince377
Burn out
Burn out
vince377

Age : 44
Localisation : FREJUS
Style moto : VMAX 1200

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptySam 20 Aoû 2011 - 6:08

@FAF 37 a écrit:
bonsoir tout le monde
Mon vmax ne veut pas démarrer.lorsque que j'appui sur start rien ne se passe a part les deux voyants qui s'allume.
J'ai testé le relais de démareur:ok
J'ai testé le bloc relais:ok
J'ai testé le pont de diodes:ok
Depuis que je l'ai ,elle a toujours démarrée sans débrayer,par contre depuis peu le voyant de point mort ne
fonctionne plus mais je roulai trés bien sans
Là je sèche,j'ai besoin d'aide
Au fait la batterie est Ok
Merci


Quand tu dis, "la batterie est OK", as-tu mesuré sa puissance?

J'ai laissé un post ici jette un œil si ça peut t'aider...
Revenir en haut Aller en bas
bibi037
Stoppie
Stoppie
bibi037

Age : 61
Localisation : Luynes
Style moto : v-max

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptySam 20 Aoû 2011 - 11:08

ramène un plus direct sur ton relais de démarreur (au dessus de la batterie), si il claque pas cherche plus.. probleme electrique 127669
Revenir en haut Aller en bas
Vmax nonoff
EXPERT 1700
EXPERT 1700
Vmax nonoff

Age : 52
Localisation : CANET EN ROUSSILLON
Style moto : Vmax 1700

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptySam 20 Aoû 2011 - 12:12

@ARY a écrit:
Salut,
Si ton boitier de sécurité (dont parle onoff) ne reçoit pas le signale de point mort, il empêche le démarrage.
Tu peux le forcer en débrayant, et c'est sans doute là que se situe le problème: les fils sont-ils bien connectés sur le contacteur, au niveau du levier d'embrayage?
Tu rebranches, tu débrayes, ça démarre... wink3

Exactement, même si ton boitier est bon, si il ne reçoit pas les infos, il n'autorise pas le démarrage, et les deux voyant (oil level et fuel ) s'allument...


________________________________
probleme electrique Voo210 Support pour
probleme electrique Sponso11
]
Je fais chauffer la gomme, sinon je roulerais en custom!
Revenir en haut Aller en bas
Iceman 29
Coaster
Coaster
Iceman 29

Age : 62
Localisation : Baie de Morlaix
Style moto : Vmax 1700/09

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptySam 20 Aoû 2011 - 13:52

Elle est de quelle année?

________________________________

Porsche-Legend.net
Twitter : @PorscheLegendFr
Revenir en haut Aller en bas
http://www.porsche-legend.net/
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: RE:problème électrique   probleme electrique EmptySam 20 Aoû 2011 - 20:15

Elle est de 1992.
J'ai apporté une masse au relais de démareur en direct:le moteur tourne
j'ai refait les tests comme sur la RT mais rien,Madmoiselle chante le néant.
Si quelqu'un a une idée
Ary j'ai aussi éssayé avec le levier d'embrayage,mais rien
Revenir en haut Aller en bas
bibi037
Stoppie
Stoppie
bibi037

Age : 61
Localisation : Luynes
Style moto : v-max

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptySam 20 Aoû 2011 - 21:17

t'as essayer de schunter le bouton rouge ?
Revenir en haut Aller en bas
Iceman 29
Coaster
Coaster
Iceman 29

Age : 62
Localisation : Baie de Morlaix
Style moto : Vmax 1700/09

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyDim 21 Aoû 2011 - 0:27

+1 Y'a souvent des problèmes avec ce bouton..

________________________________

Porsche-Legend.net
Twitter : @PorscheLegendFr
Revenir en haut Aller en bas
http://www.porsche-legend.net/
Iceman 29
Coaster
Coaster
Iceman 29

Age : 62
Localisation : Baie de Morlaix
Style moto : Vmax 1700/09

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyDim 21 Aoû 2011 - 4:38

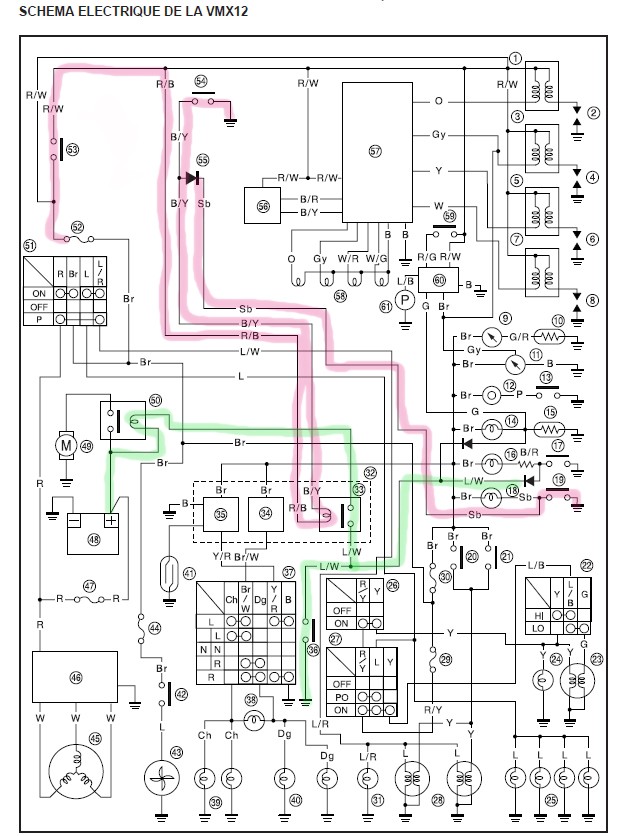

Voici le plan, j'ai mis en rouge le circuit de sécurité de blocage du démarrage, en vert le circuit de commande du démarreur.

Pour le circuit de sécu , tu as 53 (coupe circuit), 54 et 19 à vérifier, regarde si le relais n°33 claque tu dois l'entendre, ou met un coup d'ohmetre pour vérifier la bobine, le débrancher avant,.

Pour le circuit de commande : le contact du relais 33 doit être fermé quand tu appuies sur le bouton de démarrage, 36 bouton du démarreur.


probleme electrique Elec111

probleme electrique Elec_210

________________________________

Porsche-Legend.net
Twitter : @PorscheLegendFr
Revenir en haut Aller en bas
http://www.porsche-legend.net/
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: re:problème électrique   probleme electrique EmptyDim 21 Aoû 2011 - 23:11

Merci pour les plans et les conseils.
j'essaye de me trouver du temps de libre pour vérifier tout ça et je vous tiens au jus
Revenir en haut Aller en bas
FAF 37
Starter (soyez indulgent)
Starter (soyez indulgent)
FAF 37

Age : 51
Localisation : TOURAINE
Style moto : 1200 VMAX

probleme electrique Empty
MessageSujet: re:problème électrique   probleme electrique EmptyMar 30 Aoû 2011 - 23:13

Bonsoir tout le monde
J'ai enfin réussi a trouvé la panne
Aprés avoir tout revérifié,j'ai décidé d'ouvrir le circuit électrique et de vérifié la continuité
des fils un par un avec un ohmètre.
A 20cm de la batterrie j'ai trouvé le fil qui part du relais de démarreur sectionné de l'intérieur
et complétement ramoli de l'extérieur comme s'il avait été touché par de l'acide.
J'ai réparé et ça refonctionne correctement.
Merci a tous pour vos conseils.
Revenir en haut Aller en bas
Iceman 29
Coaster
Coaster
Iceman 29

Age : 62
Localisation : Baie de Morlaix
Style moto : Vmax 1700/09

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyMer 31 Aoû 2011 - 5:21

Super! ouais Bravo! ride

________________________________

Porsche-Legend.net
Twitter : @PorscheLegendFr
Revenir en haut Aller en bas
http://www.porsche-legend.net/
Régis
Coaster
Coaster
Régis

Age : 62
Localisation : Marne-REIMS
Style moto : Vmax 1700- Vmax 1200(vendu) - bobber VN 800

probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique EmptyMer 31 Aoû 2011 - 8:03

c'était pas facile à trouver, ça !

Bravo ! ouais

________________________________
probleme electrique Optimalcarbone  www.optimalcarbone.com ........Le site web qui habille votre Vmax !
probleme electrique Infinie-sant_C3_A9_20logo
INFINIE SANTÉ : votre forme et votre santé par le bio.


Revenir en haut Aller en bas
http://www.optimalcarbone.com
Contenu sponsorisé




probleme electrique Empty
MessageSujet: Re: probleme electrique   probleme electrique Empty

Revenir en haut Aller en bas

probleme electrique
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum VMax :: Vmax 1200 :: V4 1200-
Sauter vers:
