avis aux pros du cablage

Bonjour a tous,
je suis en train de remonter un 650 xs yam(de la compagnie pour maxou) et j aurai besoin de vos "lumieres"
j ai actuellement un redresseur et un regulateur separes qui sont cuits et je voudrai monter un redresseur/ regulateur monobloc mais comment brancher?
faisceau d origine au depart de l alternateur: 3 blancs qui vont au redresseur
un noir/ vert,exitation vers regulateur
un noir,masse
du redresseur part un rouge vers batterie
du regulateur,un noir,masse
et un marron,+ vers contact.
sur le rebresseur/regulateur:
3 blancs,ca c est ok
un rouge je pense batterie
un noir
un vert section plus petite
un marron section plus petite
les 3 blancs,le rouge,le noir meme section
je ne sais pas de quelle moto il provient
si quelqu un a une idee
j ai branche blancs/blancs
rouge/rouge
noir/noir
le vert au noir/vert
et le marron vers contact:pas de charge!ca aurait ete trop facile....
normalement le red/reg est bon
merci d avance

J'ai eu pendant 25 ans, la 650 us custom, un dérivé de cette machine, mais je ne vais pas pouvoir t'aider sur ce coup là.

As tu le plan élect de la revue technique?

impossible a trouver et plus editee!
j ai le shema avec regulo et redresseur separe mais pas celui des les modeles plus recents avec les deux integres

Je l'avais, il me semble, à moins que je l'ai donné lorsque j'ai vendu la moto, m'en souvient plus, je vais faire des recherches!

merci Ice

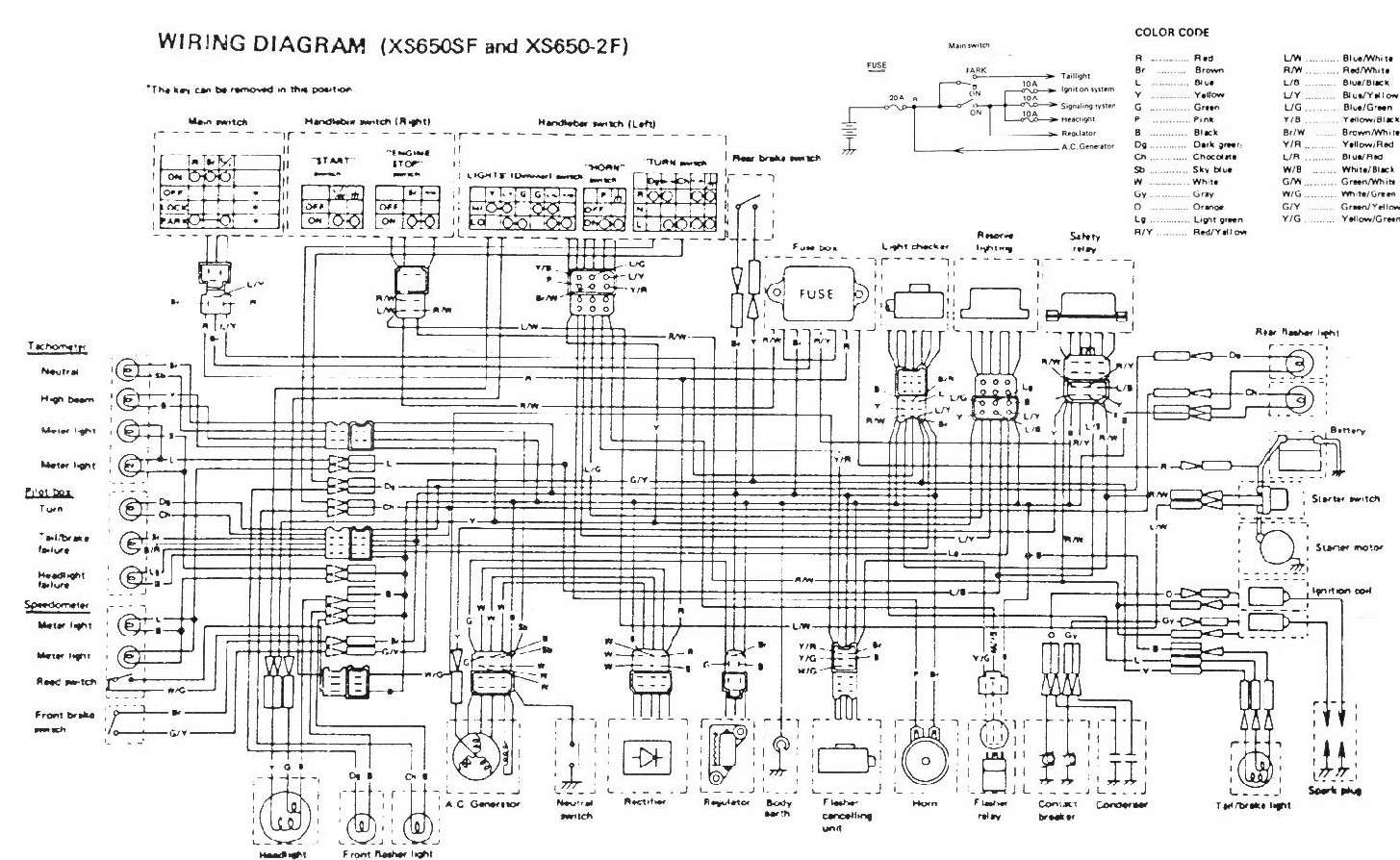

Je t'ai trouvé et téléchargé 2 revues tech en anglais sur émule, je te les communiquerais par MP plus tard, y a le manuel d'atelier et le catalogue des pièces de rechange. Je te mets le plan électrique, je pense que c'est le bon modèle.. De toutes façons doit pas être différent à ce niveau.

bouhhhhh.... c est trop injuste!
c est le schema pour l ancien modele(celui que j ai) avec redresseur et regulateur
separes.
c est celui avec les deux en un meme boitier qu il me faudrait,mais le schema va bien m aider pour le reste.
merci beaucoup Ice le providentiel

Ce que on t'a donné c'est pour quel modèle exactement?? On peut peut être trouvé le schéma..

Je te donne les 2 fichiers à télécharger ici:

Catalogue des pièces et câblage (anglais)
http://dl.free.fr/d7Cdf6nGu

Manuel d'atelier (anglais)
http://dl.free.fr/dd3VdiGmu

desole de n avoir pas poste plus tot,j etais en deplacement.
super ce que tu m as envoye,grace au manuel d atelier j ai pu regler les contacts du regulateur et maintenant ça marche
sur les docs que j avais pu trouver sur le net il n y avait pas ces reglages.
merci beaucoup pour ton aide

Remercie Emule, c'est une mine d'or pour les docs en général. Surtout celles qui ne sont plus éditées, perdues ou oubliées, je ne parle pas seulement pour la moto!

J'espère qu"ILS" ne vont pas nous supprimer cette source de docus pour les maquettiste et collectionneurs en tous genres! Longue vie au petit mulet!
